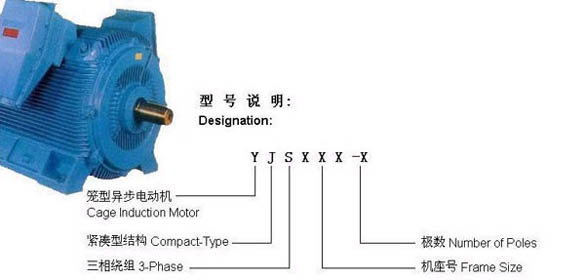

概述： YJS系列緊湊型三相籠型異步電動機是由蘭州電機有限責任公司在長期生產Y系列三相籠型異步電動機的基礎上研制出的使用范圍更廣、防護等級更高、技術性能更好、結構緊湊、節能并能滿足環保要求的新一代產品。該系列產品自1992年開始研制，1998年被評為國家級新產品，歷時六年，傾注了本公司廣大員工的大量心血，從而本系列產品設計完美、制造精良、力能指標高、可靠性強，并具有振動及噪音小、安裝及維修方便等特點，深受廣大用戶青睞，遠銷國內外。本系列電動機采用F級絕緣，電壓分別為380V、6kV、10kV，安裝尺寸及功率均符合IEC 72標準。 用途： 本系列電動機適用于拖動壓縮機、通風機、水泵、破碎機、金屬切削機床、磨煤機、運輸機械等，并可供礦山工業、機械工業、石油化工工業及其他工礦企業作原動機用。 安裝方式： 臥式： *標準電動機的安裝方式：IM B3； 根據用戶需要也可提供其他安裝方式， 如：IMB 35等； 立式： *立式電動機不屬于本系列電動機范疇，詳見《YJSL系列緊湊型立式三相籠型異步電 動機》部分。 防護等級： *IP54； *根據用戶要求可達到IP54以上。 冷卻方法： *IC 411； *根據用戶要求也可制造其他冷卻方式的電動機。 產品型號及含義： 主要特點： *結構緊湊、體積小、重量輕； *可替代傳統的封閉式冷卻電動機； *具有很高的運行效率； *機座、端蓋選用高強度鑄鐵材料，通過先進的鑄造工藝鑄造而成。優秀的設計和精良的工藝使得本系列電動機具有良好的散熱性，電動機機座和端蓋有較高的強度和剛度； *線圈鐵心選用外壓裝工藝。裝配質量好，維修方便； *繞組經過真空壓力浸漆處理，從而提高了繞組的絕緣可靠性； *線圈鐵心采用了防電暈措施，使得電動機能在高海拔地區安全運行； *定子繞組端部排列整齊，固定可靠； *電動機的籠型轉子為特殊工藝制造的鑄鋁轉子。轉子籠條、端環及風扇等一次鑄造成形，提高了可靠性，增大了允許拖動負載的轉動慣量，可在惡劣的環境下使用，并有良好的電氣性能； *標準起動次數：5000次/年； *有較高的堵轉轉矩，允許堵轉時間長； *電動機所有的零件均經過防腐處理，能滿足“三防”要求； *采用特殊的冷卻結構，使電動機具有理想的冷卻效果； *接線盒結構緊湊，防護等級高，有連接可靠的接線端子。接線方式靈活，可多方位接線。 使用條件與工作制： *海拔不超過1000m； *環境溫度范圍：-15℃~+40℃； *電動機運行時允許電壓偏差：±5%； *額定頻率：50Hz，允許頻率偏差：±1%； *電動機適用于聯軸器傳動； *工作制：連續（s1）。 特殊產品： 本公司還可承接以下特殊產品（為保證電動機可靠運行，訂貨時需另簽技術協議，作為特殊設計的依據）： *海拔和環境溫度不符合本系列電動機的使用條件的； *除防護等級為IP54的電動機外，具備其他防護等級（如：IP21、IP23、IP55等）的； *性能指標有特殊要求的； *電壓等級不為本樣本所規定的； *需按購方提出的接線方式制造的； *需本公司提供隨機安裝工具以及特殊備附件的； *容量不在各表所在范圍內的； *安裝尺寸不符合各表中所列尺寸的； *除安裝方式為IMB3以外的其他安裝方式的； *電動機本體需安裝其他檢測、保護裝置以及電加熱元件、測溫裝置的。
