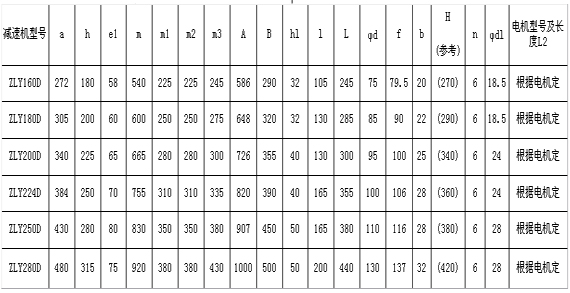

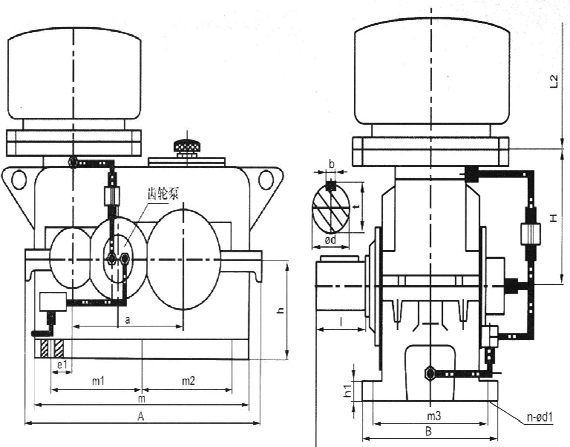

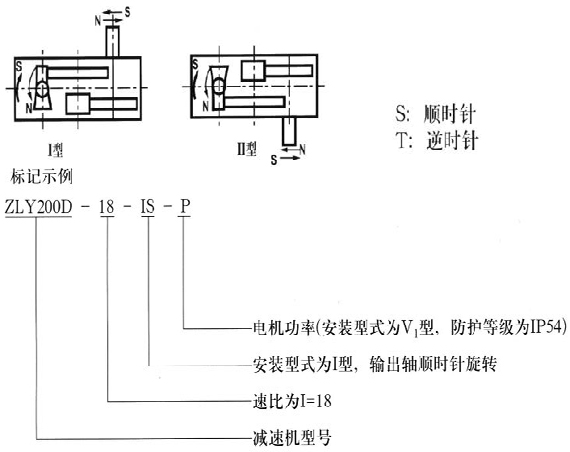

結構和特點 ZLY-D直聯型圓錐圓柱齒輪減速機，是ZLY兩級圓柱齒輪減速機和一級螺旋錐齒輪傳動組合而成的三級減速裝置，其齒輪和軸類零件均采用高強度合金鋼制造，齒輪經滲碳、淬火、磨齒等工藝，與其它系列產品相比，其有體積小、重量輕、承載能力高、壽命長、效率高、噪聲低等優點，正確使用維護本系列產品，將充分延長其整機的使用壽命，創造良好的經濟效益。 減速器裝配形式 外形安裝尺寸 減速器的潤滑 1. 減速機的齒輪潤滑、冷卻一般采用油池潤滑自然冷卻。油池潤滑的油量按高速級（ZLY）大齒輪浸油2－3個全齒高計算。 潤滑油的牌號（粘度），按高速級齒輪圓周速度V或潤滑方法選擇： 當V<2．5 m／s，或當環境溫度在35～50之間時選用中級壓齒輪油N32O（或VG320，M0bil632）。 當V>2．5 m／s，或采用循環潤滑時，選用中級壓齒輪油N220（或VG220、M0bil630）。 2．軸承的潤滑 螺旋傘齒輪輸入部分的軸承潤滑采用脂潤滑，應定期加注潤滑脂（附圖）。 圓柱齒輪部分的軸承采用飛濺油潤滑，軸承的潤滑油與齒輪潤滑油品相同。 安裝、使用與維護 1．減速器的輸入軸軸線和輸出軸軸線，與聯機部分的軸線保證同軸，其誤差不得不大于所用的聯軸器的允許值。 2．安裝好后，箱體油池內必須注入潤滑油，油面應至于油尺規定高度（油尺上、下限刻線之間）。 3．減速器在安裝好正式使用前，用手轉動，必須靈活，無卡阻現象，然后進行空載運轉，時間不得少于2小時，運轉應平穩，無沖擊、振動、雜聲及漏油等現象，發現故障應及時排除。 4．新減速器第一次使用時，當運轉20天后，須更換新油。在今后的使用中應定期檢查油的質量，對于混入雜質或老化變質的油，必須隨時更換，同時經常檢查油的高度，油面高度低于最低規定高度時（油尺下限刻線），需要及時補足，在一般情況下，對長期連續工作的減速器，必須三個月換油一次，對于每天工作時間不超過8小時的減速器，須每六個月換一次。 5．當環境溫度高于45℃，對減速器就采取降溫措施。當環境溫度低于O℃時潤滑油要預熱，否則要用適當的潤滑油。
