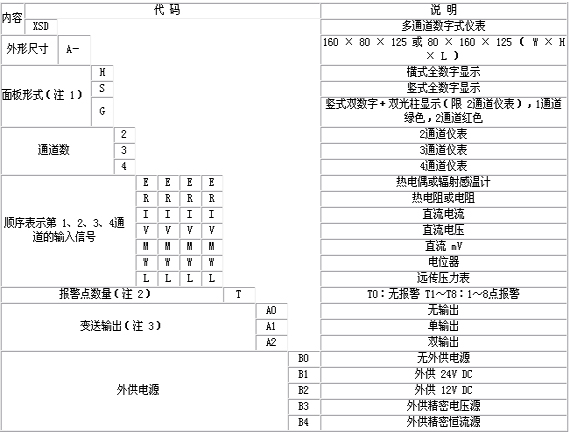

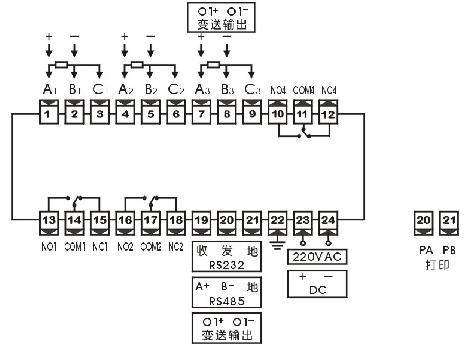

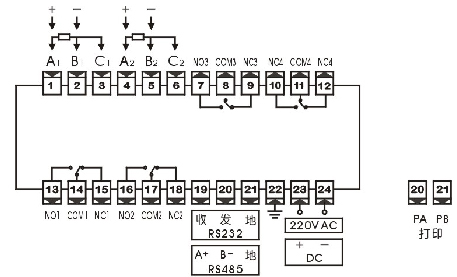

概述： XSD 多通道顯儀表 增加測量及顯示通道數量，降低設備成本， 2 通道、 3 通道、 4 通道三種類型。基本功能與 XST 系列相同（無 8 段折線修正）， 各通道輸入信號及量程獨立設定；各通道調校、數字濾波獨立設定。儀表電源 220V AC ， 24V DC 或 12V DC ， 外形及面板形式： 160×80 的各種面板形式或液晶顯示。 技術指標： • 電 源： 220V AC 供電的儀表： 220V ± 10% ，功耗小于 7VA ； 24V DC 供電的儀表： 24V ± 10% ，功耗小于 5VA ； 12V DC 供電的儀表： 9V～20V ，功耗小于 5VA 其它電源規格以隨機說明書為準 • 工作環境： 0 ℃ ～50 ℃，濕度低于 90%R . H 寬溫范圍的儀表需在訂貨時注明 • 顯示范圍： -1999～9999 ，小數點位置可設定 顯示分辨力： 1/10000 • 輸入信號類型：電壓、電流、熱電阻、熱電偶、 mV 、電位器、遠傳壓力表 7 種，其中 電 壓： 1V～5V DC ， 0V～5V DC 可通過設定選擇 電 流： 4mA～20mA ， 0mA～10mA ， 0mA～20mA 可通過設定選擇 熱電阻： Pt100 ， Cu100 ， Cu50 ， BA1 ， BA2 ， G53 可通過設定選擇 熱電偶： K ， S ， R ， B ， N ， E ， J ， T 可通過設定選擇 其它輸入信號或分度號需在訂貨時注明 • 基本誤差：小于± 0.2%F . S • 測量分辨力： 1/60000 ， 16 位 A/D 轉換器 • 測量控制周期：通道數× 0.2 秒 規　　格： 160×80 ， 96×96 ， 96×48 ， 72×72 等 • 選型指南 接線說明： • A 、 B 、 C 表示輸入，電阻信號時 ，其它信號時 • NO 、 COM 、 NC 表示報警輸出 繼電器輸出時 ，電壓輸出時 • V + ， V - 表示外供傳感器（變送器）電源及極性 • O + ， O - 表示變送輸出及極性 ① 2 通道儀表 ② 3 通道儀表
