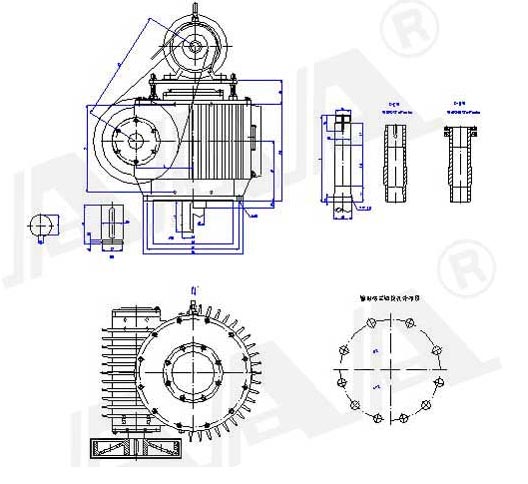

平面二次包絡環面蝸桿副是以一個平面為母面，通過相對圓周運動，包絡出環面蝸桿的齒面，再以蝸桿的齒面為母面，通過相對運動包絡出蝸輪的齒面。平面二次包絡環面蝸桿與普通圓柱蝸桿及直廓環面蝸桿相比較，具有以下特點： （a） 蝸桿為環面蝸桿，與蝸輪同時嚙合的齒數增多； （b） 蝸桿的齒面是經過硬化處理后精確磨削而成，齒面硬度，表面粗糙度等級提高，可以達到很高的齒型精度； （c） 齒面接觸面積大，并且有瞬時雙線接觸，接觸線總長度加長； （d） 齒面潤滑角大，嚙合中容易形成動壓油膜，減少了齒面磨損 在減速機結構上，出軸軸承跨距特大，增強了剛性；C型軸頭出軸采用空心軸套結構，攪拌軸可直接插入減速機。 電動機通過三角膠帶與減速機輸入端相連，能起緩和作用，當需要時可設計成防靜電膠帶傳動或無級變速帶傳動。本系列減速機可與WJ、DJ、SJ及XD、XS系列帶過渡接板的機架。 型號標定方法及示例 結構圖
