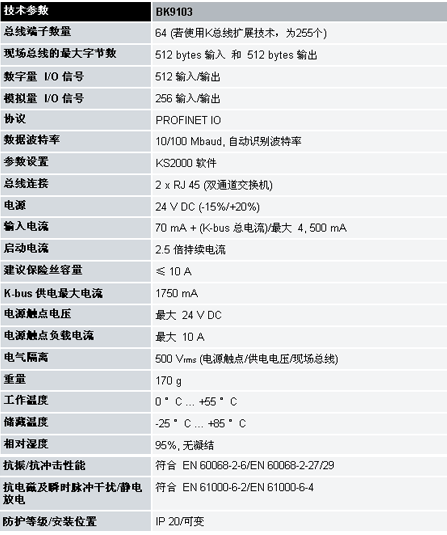

BK9103總線耦合器可將模塊化可擴展的總線端子連接到PROFINET網絡中。一個節點包括一個總線耦合器、1 - 64 個任意數量的端子以及一個末端端子組成。 總線耦合器能自動識別連接的總線端子，對輸入/輸出建立過程映像。BK9103 總線耦合器支持 10 Mbaud 和 100 Mbaud 以太網。通過一個普通 RJ45 接頭連接。通過 DIP 開關（可自由選擇起始地址偏移量）設定 IP 地址。在有 DHCP（用于分配邏輯 IP 地址到物理節點地址 （MAC-ID） 的服務協議）的網絡中，總線耦合器可從 DHCP 服務器獲得 IP 地址。 BK9103 包含了雙端口的交換機。兩個端口采用RJ45接口。因此，I/O 站可組態為總線形拓撲結構，而非常規星形拓撲結構。這在許多應用中可顯著降低布線工作量及成本。兩個耦合器之間的最大距離為 100 米。如果將最多 20 個 BK9100 總線耦合器級聯，總線距離最遠可為 2 km。 PROFINET是由PNO（PROFIBUS用戶組織）推出的一種開放式工業以太網標準。采用國際IT標準的TCP/IP進行通訊。PROFINET IO 負責控制器和現場設備的數據交換。PROFINET IO可在標準的以太網中使用。采用商用的交換機連接網絡。 對模擬量 I/O、位置測量等復雜信號的處理, ... BK9103 總線耦合器可連接所有的總線端子。 在每一個具體應用中，模擬量總線端子和多功能總線端子都可以通過 KS2000 組態軟件進行配置。根據不同型號，模擬量總線端子寄存器中存有溫度范圍、增益和線性參數。使用 KS2000 軟件，可以在 PC 機上設置所需參數。總線端子可以永久存儲方式和發生故障時的安全存儲方式保存參數設置。 當然，總線耦合器也可以由控制系統來控制。在 PLC 或 IPC 的調試階段，使用功能塊（FB）即可對整個 I/O 進行配置。如果需要，控制器可以上載分布式系統生成的組態數據，以便于集中管理和存儲這些數據。因此，當更換一個總線耦合器時，不需要重新調整。當上電時，控制器自動完成所需配置。
