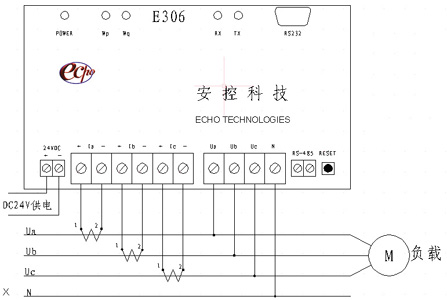

E306模塊為三相電能計量模塊，可以測量三相三線或三相四線制負載的各相線電流、各相相電壓、總有功功率Pt、總無功功率Qt、總視在功率St、功率因數COSφ、線路頻率以及總有功電能和總無功電能。E306模塊將采集的電量數據通過RS232或RS485口用MODBUS-RTU協議上傳到上位機，數據由上位機進行處理。 E306模塊上的發光二極管POWER顯示電源狀況，Wp和Wq顯示有功電能和無功電能的記數狀況，Rx和Tx顯示通訊口的通訊狀況。 E306模塊采用直流24伏（或交流12伏）供電，需要的電流為40毫安。 安裝 E306模塊采用D型盒，可安裝在7.5mm×35mm的DIN導軌上。 外圍接線 （以三相四線制接線為例進行說明） 操作和維護 模塊無需定期維修。若模塊運行出現問題，與安控公司的技術支持聯系可獲得詳盡的說明與指導或將模塊返回維修。
