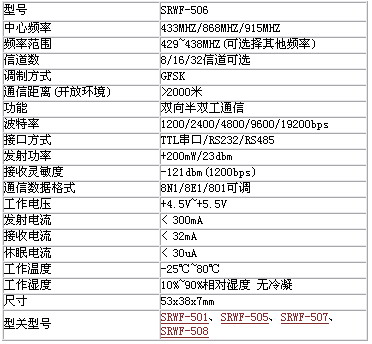

產品簡介: SRWF-506型無線數傳模塊是上海桑銳電子科技有限公司采用高效FEC前向糾錯技術結合高性能的無線射頻IC, 以及高速微處理器相結合開發出的一款無線通信模塊， 該無線模塊是在SRWF-501型無線模塊的基礎添加了適當的功率放大器增加了通信距離的一款微功率無線模塊, 可與SRWF-501、SRWF-505、SRWF-507、SRWF-508進行無線通信。該無線通信模塊具有很強的抗干擾能力, 全透明傳輸, 體積小,功耗低傳輸距離遠的特點, 客戶使用時不需要任何編碼技術。 性能參數： 產品特點: 1.微發射功率:最大23dbm（200mW）的發射功率。 2. ISM頻段工作頻率，無需申請頻點。 載頻頻率429-438MHz，也可提供315/868/915MHz等載頻 3.高抗干擾能力和低誤碼率。 基于FSK的調制方式，采用高效通信協議，在信道誤碼率為10-2時，可得到實際誤碼率10-5～10-6。 4.完善的通訊協議。 5.傳輸距離遠。 在視距情況下，天線高度>3米，可靠傳輸離距>2000m（BER=10-3/1200bps）。 6.透明的數據傳輸。 提供透明的數據接口，能適應任何標準或非標準的用戶協議。自動過濾掉空中產生的噪音信號及假數據（所發即所收）。 7 .多信道，多速率。 SRWF-506型模塊標準配置提供8/16/32個信道，根據用戶需要，可擴展到32信道，滿足用戶多種通信組合方式的需求。SRWF-506型模塊可提供1200bps、2400bps、4800bps、9600bps、19200bps等多種通信波特率，并且無線傳輸速率與接口波特率成正比，以滿足客戶設備對多種波特率的需要。 8 .雙串口，3種接口方式。 SRWF-506型模塊提供2個串口3種接口方式，COM1為TTL電平UART接口。COM2由用戶自定義為標準的RS-232/RS-485接口（用戶只需要拔/插短路器再上電即可改變接口類型）。 9 .高速無線通訊和大的數據緩沖區。 可1次傳輸無限長度的數據，用戶編程更加靈活。 10 .智能數據控制，用戶無需編制多余的程序。 即使是半雙工通信，用戶也無需編制多余的程序，只要從接口收/發數據即可，其它如空中收/發轉換，網絡連接，控制等操作，SRWF-506型模塊能夠自動完成。 11.低功耗及休眠功能。 接收電流<32mA，發射電流<300mA,休眠時電流僅為<30uA（波特率=1200bps）。 12.高可靠性，體積小、重量輕。 采用高性能單片處理器ATMega88,外圍電路少，可靠性高，故障率低。 13.兩種接口收發等待時間。 可設置的接口等待時間使用模塊既能用于高速用戶設備（如DSP系統）也可適用低速系統（如51系統）。 14.看門狗實時監控。 ATMega88的看門狗監控內部功能，改變了傳統產品的組織結構，提高了產品的可靠性。
