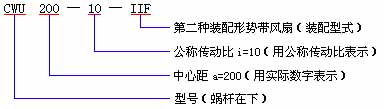

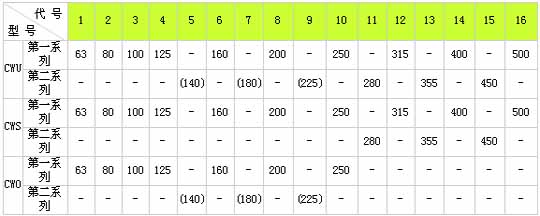

圓弧齒型 WHT、WHX、WHS、WHC、CWU、CWS、CWO 一、概述 圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合行業推薦性標準JB/T7935—95（原國標GB9147—88）,此標準達到國際九十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N.m之間。 圓弧圓柱蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40～40度。當工作環境溫度低于0度時，啟動前潤滑油必須加熱到0度以上；當工作環境溫度低于40度時，必須采取冷卻措施。 二、型號、中心距、傳動比、標記示例、主要尺寸 1、型號、中心距 本系列減速器包括： CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器； CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器； CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器； 三種型號及a=63～500mm,16種中心距。 本系列減速器型號和中心距見下表：（單位：mm） 注：優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。 2、減速器的公稱傳動比i和傳動代號見下表： 3、減速器標記示例：
