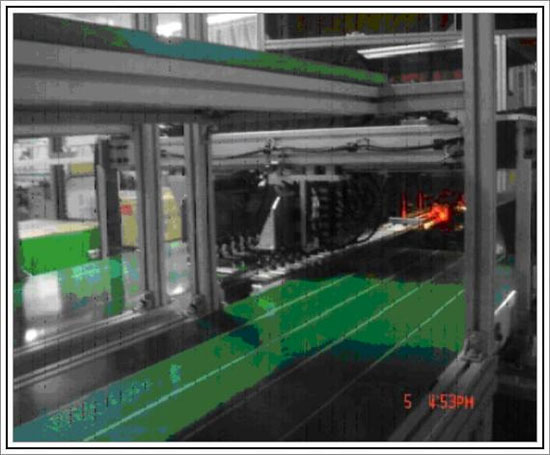

檢測內容： 本產品音樂播發器生產工序繁多，嚴謹。就連其外殼加工也不例外。其外殼采用鋁合金制造，在生產中對其兩端高度尺寸和厚度尺寸要求十分嚴格，其中高度公稱尺寸為6.5mm，其公差范圍為+/-0.1mm，測量精度要求優于0.01mm。同時產品按尺寸大小分成5類。由于前段加工的不一致性，其端面狀況極不穩定且有嚴重倒角，加上金屬表面的反光問題，給設備提供商的照明技巧提出了嚴峻考驗。更為重要的是，客戶要求的產能非常高，要求每天產能為300K/20Hr，每秒鐘檢測4PCS。如此嚴訶的設計要求，令國內外諸多機器視覺系統集成商望而卻步！ 性能指標 ： 測量精度：0.01mm 檢測時間： 0.25Sec/PCS 系統具有自動定位功能，即使產品在承座中位置偏差也能穩定檢測 系統將產品按測量結果自動分類 系統具有SPC統計功能，可自動生產品質報表 系統說明： 本設備是由深圳市視覺龍科技有限公司的合作伙伴（深圳市泰格自動化技術有限公司）設計開發。該檢測系統可分為進料部分、檢測部分和出料部分。其中檢測部分采用6組百萬像素相機綜合進行檢測，將測量結果通知噴墨機以在對應產品上噴出該產品所在類別碼。同時控制后段機械手將產品自動取放至對應類別流道。 該系統的核心部分是基于一套PC-BASE架構的機器視覺系統。系統硬件方面選用了美國Costar Imaging公司百萬像素工業相機和高性能圖像采集卡，配合美國Ai高亮度穩定的LED光源和Computar遠心鏡頭。軟件使用美國Adept公司高性能的HexSight，及其強大的Locator定位功能，在精確定位的同時，將定位的時間節省到最小（15ms左右），保證了整個檢測系統和機械系統的處理時間。在零組件性能優良的前提下，再加上本公司強大的自動化設計能力和豐富的經驗，使整個系統的測量性能有了充分的保證，流水線外觀圖如下所示：
