1、適用范圍
      MYVF-6000系列高壓變頻器系統主要運用于電力工業、石油化工、冶金、水資源等工業中的風機、水泵、壓縮機等，尤其是應用在高壓大功率的風機和泵類機械中，取代傳統擋風板、節流閥，可以根據負荷大小適時控制風量和流量，顯著提高的節能效果。另外，還可以改善和適應運行環境，平滑加減速、提高加工工藝等功能。

火力發電：引風機、送風機、鍋爐給水泵、循環水泵、凝結泵、渣漿泵等

冶 　 金：除塵風機、通風機、泥漿泵、除垢泵等

石油石化：注水泵、電潛泵、輸油泵、管道泵、排風機、壓縮機、鹵水泵、除垢泵等

市政供水：供水泵、給水泵等

污水處理：污水泵、凈化泵、清水泵等

水泥制造：窯爐引風機、壓力送風機、冷卻器吸塵風機、生料碾磨機、窯爐供氣風機、冷卻器排風機、分選器風機、主吸塵風機等

造　 紙：打漿機等

制 　 藥：清洗泵等

采礦行業：礦井的排水泵和排風扇、介質泵等

其　 他：風洞試驗等

2、主要原理
      myvf6000系列高壓變頻調速系統采用中性點箝位三電平技術，屬高-高電壓源型變頻器，直接3、6KV輸入，直接3、6KV高壓輸出。變頻器主要由整流移相變壓器、輸入變壓器、整流器、三電平逆變器、輸出濾波器、控制部分等組成。

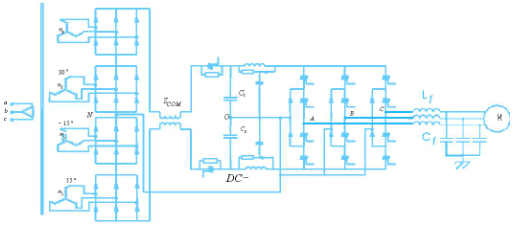

MYVF6000主電路原理圖

（ 1）輸入變壓器 使用干式變壓器 輸入側三角形接法，輸入電壓為 6000V；輸出有4個繞組，依次移相15 ° ，構成 24脈波整流供電 , 滿足IEEE519-1992標準中對交流電壓和電流畸變的要求,在50%額定負載以上時,輸入電流的總諧波畸變度THD都小于5%。

（ 2）橋向直流母排提供直流電壓和電流，它們由四個三相二極管橋式整流器串聯組成

（ 3）二極管鉗位的三電平逆變器（NPC-VSI）每個橋臂由2個IGCT串組成，每個IGCT串由兩個相匹配的IGCT串聯而成。

（ 4）逆變器輸出接一個LC濾波器，對逆變器輸出進行濾波，消除高頻分量，使三電平變頻器輸出電壓波形接近正弦波.

（5）控制部分由數字信號處理器DSP、工控機等共同構成。DSP實現PWM控制。工控機提供友好的全中文WINDOWS界面，實施監控和操作。同時可以實現遠程監控和網絡化控制。也可按客戶要求內置PLC，用于柜體內開關信號的邏輯處理，可以和用戶現場靈活接口，滿足用戶的特殊需要。

　　控制部分與功率模塊之間采用光纖通訊技術，高、低壓部分完全隔離，系統具有較高的安全性，同時具有很好的抗電磁干擾性能。另外，控制電源掉電時，由備用的 UPS供電，變頻器可以繼續運行

3．系統功能
1、啟動方式設定

正常啟動

　　按正常方式啟動后，開環運行到設定頻率，或者閉環運行在被控量的期望值。

軟啟動

　　變頻器啟動后，變頻器都直接升速到系統參數中提供的電網投切頻率，將被軟啟動的電機由變頻器拖動切至工頻電網運行。

2、運行方式設定

閉環運行模式

　　用戶可以直接設定調節被控量（如壓力、溫度等）的要求值，變頻器根據被控量的實際值，自動調節變頻器的輸出頻率，控制電機的轉速，使被控量的實際值自動逼近期望值。

開環運行模式

　　變頻器的運行頻率由主界面或外部模擬信號直接給定。

3、頻率設定

計算機設定

　由主界面的加減速鍵或 "頻率設定"按鈕設定運行頻率。

模擬設定

　　通過外部 0～10V或4～20mA模擬信號，作為變頻器的給定頻率。

4、控制方式設定

　　直接利用變頻器上的主界面的啟動、停機、調速按鈕實現變頻器的控制。

上位機控制（非標配置，由用戶自選）

　　通過上位監控計算機進行啟動、停機、急停、復位或設定運行頻率的功能。

5、 參數設定功能

　　所有參數項用中文提示，所用參數可以備份或恢復。

可以設定頻率躲避區，可避免用戶系統在非工頻運行點可能出現的共振現象

　　可以設置電機過流、過載保護系數，對電機實施有效保護。

6、故障查詢功能

　變頻器具有故障查詢功能，通過故障界面，用戶可以查詢故障的歷史信息。

7、旁路功能

　　旁 路刀閘在變頻器出現故障時，系統自動（可手動）斷開輸出開關和輸入開關，投入旁路開關，將電機運行于旁路系統中。旁路柜與變頻器之間有互鎖

4.技術特點
高壓變頻器系列裝置的型號及其代表意義如下所示：



裝置規格


通用參數：

輸入電壓頻率 （Hz）
45Hz到55Hz

額定輸入電壓 （V）
6000V±10%

輸入功率因數
≥ 0.96（>20%負載）

變頻器效率
額定負載下≥ 0.96

輸出電壓頻率范圍 （Hz）
3Hz到60Hz

輸出電壓頻率分辨率 （Hz）
0.01Hz

加減速時間
1——3000秒

控制開關量輸入輸出
可按用戶要求擴展

運行環境溫度
－ 10℃到50℃

貯存 /運輸溫度
-40到70℃

冷卻方式
風冷

環境濕度
<90%,無凝結

安裝海拔高度
<1000米 （高于1000米可定制）

防護等級
IP20

MYVF6000系列高壓變頻裝置已申報國家發明專利四項
•  三電平選定消諧寬調制脈沖的發生方法及脈沖發生器；

•  基于狀態自適應的中高壓變頻器的監控方法及其系統；

•  6KV 異步電動機變頻裝置的三電平電壓源逆變式主電路；

•  6KV 三電平集成門極換相晶閘管逆變器的橋臂直通保護系統。
