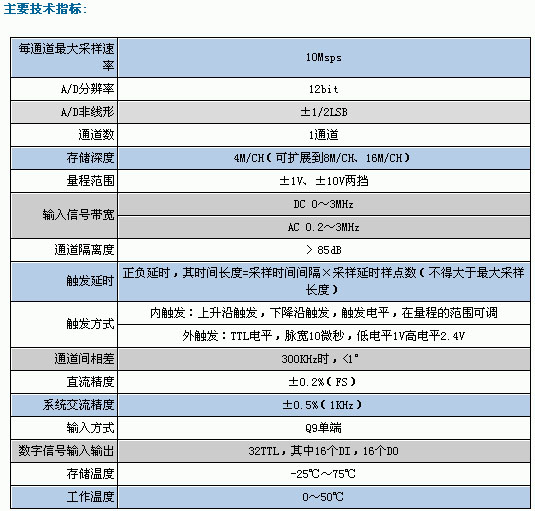

特性 高速10Msps 12bit A/D轉換器 最高采樣頻率可達10M 100～10M的連續信號合成，可任意細分的采樣頻率 每通道最大采樣深度可達到16M 測量精度高 采集系統啟動時動態下載，支持采集卡的遠程動態升級服務 觸發功能有:軟件（手動）、內觸發、外觸發 可級聯使用多張采集卡 板卡概述 卡上集成了高速10Msps 12-bit A/D轉換器，和高速精密運算放大器和精密衰減濾波網絡組成程控增益通道，實現±1V和±10V量程的電壓信號采集；每個通道的增益誤差和零點漂移都可以獨立地由DAQ控制器微調消除，因此該產品具有很高的測量精度，板上沒有手工調節的器件，具有較高的工作可靠性和穩定性。 采集卡設計了獨立的時間基準和時鐘控制器，系統內的多個采集卡可以不同的采樣頻率工作。通過軟件設置將系統觸發線和時鐘線級聯起來，采集系統在統一的時鐘和觸發控制下實現全同步采集。 PCI4712AS1B的A/D轉換的最高采樣頻率為10Msps，采用先進的DDS頻率合成器實現±100sps到±10Msps的連續信號合成，從而用戶可以設置任意細分的采樣頻率，用于特殊場合的信號采集功能。 通道可用軟件控制增益設置±1V、±10V量程。每通道最大采樣深度可達到16Msa。通過特殊設計的環形緩沖器實現預觸發存儲功能，特別適合工程上的單次過程信號記錄。預觸發和觸發后的延時可以達到最大采集長度。 PCI4712AS1B具有豐富的觸發功能，包括軟件（手動）觸發、內觸發、外觸發。內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平外觸發等模式；外觸發信號符合TTL電平標準，可以選擇上升沿或下降沿有效，通過對多種模式的觸發設置確保對各種特征信號的準確捕捉。 PCI4712AS1B上設計了32路TTL電平數字IO（16個DI，16個DO），可以用于測量和控制用戶系統內的數字量。 PCI4712AS1B采用大規?，F(xiàn)場可編程陣列電路（FPGA）設計，集成度和可靠性高，采集控制器（DAQ Core）由PCI總線接口在采集系統啟動時動態下載，支持對采集卡的遠程動態升級服務，便于靈活地設計滿足特殊用戶的測試功能與時序要求。 應用 工程、試驗室的單次過程信號記錄 大容量采集，采樣數據分析 特殊場合的信號采集功能：采樣頻率范圍內的任意細分頻率采集（DDS）
