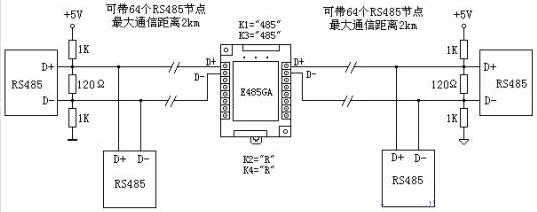

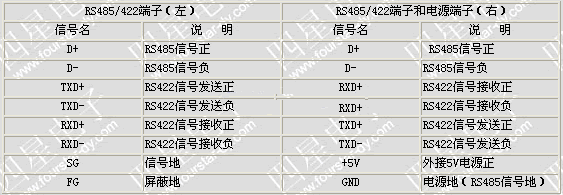

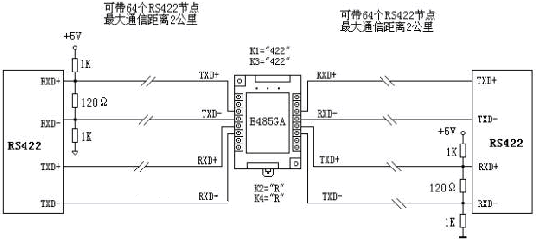

E485GA RS485/422光隔離中繼器使用說明書 E485GA光隔離中繼器用于實現對RS485和RS422信號的隔離和中繼放大，當RS485/422的通訊距離超過1.2km時需使用該中繼器對信號進行放大，以達到延長通訊距離的目的。該產品具有高速、雙向延長、信號流向自動切換、波特率自動適應等特點，產品全部選用抗靜電、抗雷擊的工業級器件，能穩定工作于惡劣的工業環境。 主要技術指標： ·中繼距離可達2km ·光隔離電壓：700V連續或3500脈沖 ·通訊速率：0～230Kbps自適應 ·總線上可掛64個RS485收發器 ·工作方式：二線制半雙工（RS485）和四線制全雙工（RS422）任選，自動 識別RS485信號流向，零延時雙向自動切換 ·限斜率驅動器,使電磁干擾減到最小,并能減少傳輸線終端不匹配引起的反射 ·傳輸線：截面積為0.75mm2 以上，特性阻抗為120歐雙絞線 ·內置500W抗雷擊保護器和1500V抗靜電保護器 ·外接5V，1W直流電源，內部DC/DC隔離供電 ·工作溫度：-20℃～+75℃ ·外形尺寸：85×55×25 ·安裝方式：35mm標準導軌安裝和螺栓孔安裝 ·重量：100克 產品外形和端子信號定義： 接線端子信號定義 E485GA用作二線半雙工RS485中繼器： 將E485GA上的RS485、RS422切換開關K1和K3撥到"485"位置，將終端電阻設置開關K2和K4撥到"R"（接入120歐終端電阻）。按下圖接線，可雙向延長通信距離2km。 圖中的120Ω電阻為終端電阻，是為防止信號在線路中引起反射而設置的，1K電阻是電平拉高電阻，作用是保證線路在空隙時為邏輯"1"，使數據位處于停止位防止接收到誤碼。用戶必須在線路的終端按圖中所示接入以上電阻。 E485GA除用于信號中繼外，也可作為RS485隔離器使用，其信號隔離速率可高達230Kbps，優于其它同類產品。 圖中的120Ω電阻為終端電阻，是為防止信號在線路中引起反射而設置的，1K電阻是電平拉高電阻，作用是保證線路在空隙時為邏輯"1"，使數據位處于停止位防止接收到誤碼。用戶必須在線路的終端按圖中所示接入以上電阻。 E485GA除用于信號中繼外，也可作為RS422隔離器使用，其信號隔離速率可高達230Kbps，優于其它同類產品。
