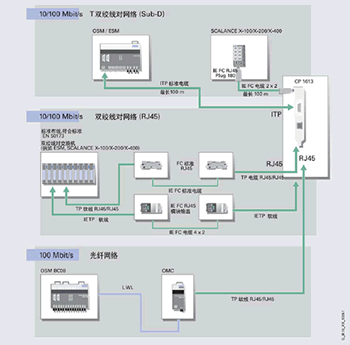

概述 有微處理器的PCI 插件，用于將編程器或PC 連接到有10/100M 位/ 秒自動檢測波特率的工業以太網。 使用通訊服務 - ISO 或TCP/IP 傳輸協議 - 編程器/OP 通訊 - S7 通訊 - 和S5 兼容通訊(SEND/RECEIVE) 15 針ITP 連接 RJ45 接口 時鐘同步 板上內裝有ISO 和TCP/IP 傳送協議。 SNMP 診斷 相應的OPC 服務器和組態工具都包含在通訊軟件的供貨范圍內。 優點 通過CP 中的協議處理，實現連續不斷的數據吞吐量。 借助于模板上的ITP 或RJ45 接口，連接更靈活。 自由PC 能力，用于未來在PC 中的應用，如HMI （ISO 以及TCP/IP 傳輸協議）。 通過即插即用以及自動敏感技術使得操作十分簡單（10/100Mbit/s 的數據傳輸率）。 由于具有大量連接的功能，因此可在一張卡上實現大型網絡的組態。 可用于冗余通訊。 PC 作為標準接口。 具有與NCM PC 以及STEP 7 統一的程序和組態功能。 設計 CP 1613( 有微處理器的插件) 直接插入到SIMATIC PG/PC 內，或插入到AT 兼容的PC 內。它需要1 個短PCI 槽。 端口： 15 針Sub-D 接頭，用于I TP RJ45 接口（雙絞線） 調試時接口的自動識別和選擇（ITP 或RJ45） 例如可如下連接模板 ITP，經過9/15 ITP 標準電纜連接到OLM/ELM。 ITP，經過ITP 標準電纜連接到SCALANCE X 或SCALANCE S。 應用 使用CP 1613 ，可以連接到工業以太網（10/100 Mbit/s）、SIMATIC 編程器/ 工控機以及代有PCI 插槽的工控機。 使用CP 1613、CP 343-1 和CP 443-1 連接到網絡 功能 用戶接口 OPC 接口 OPC 服務程序包含在軟件包中，可以用作S7 通訊和S5 兼容通訊協議的標準編程接口，可以將自動化應用程序連接到與OPC 兼容的Windows 技術應用程序中(Office, HMI 系統等)。 通過C 語言庫的編程接口 S7 通訊協議、PG/OP 通訊協議、S5 兼容通訊以及現有應用程序的協議的編程接口作為動態鏈接庫實現(DLL)。 SIMATIC NET 產品可以用下列編譯器： Microsoft Visual C/C++ V6.0 Microsoft Visual Basic V6.0 其他編譯器通過OPC 服務器執行，然而，編譯器必須支持COM 接口（微軟組件對象模型）。 編程器/OP 通訊軟件 使用該軟件，可以通過工業以太網結合STEP5/STEP 7 自動化系統對SIMATIC S5 和S7 PLC 支持編程。 它包含在所有CP 1613 的軟件包中。 用于S7 通訊的軟件 S7-1613 或S7-REDCONNECT) S7 接口使PG/PC 應用程序（例如WinCC）和應用程序可以訪問SIMATIC S7/ 系統的部件。 由此，可以容易而靈活地訪問SIMATIC S7 控制器的數據。 S7 通訊； 管理服務 · 連接管理 · 小型數據庫 · 追蹤 數據傳輸服務 · 讀/ 寫變量 · BSEND/BRECEIVE 使用S7-REDCONNECT，可以實現與高可用性S7-400H 系統的通訊。 S5 兼容通訊軟件（發送/ 接受） 該接口用于以下通訊： ·編程器/PC 和SIMATIC S5 ·編程器/PC 和SIMATIC S7 ·編程器/PC 和編程器/PC。 S5 兼容通訊( 發送/ 接收) 提供以下服務： ·管理服務 ·連接建立服務 ·數據傳輸服務 這個軟件包含在S7-1613 產品。 工作原理 在模板上可自動處理最高層4 協議（傳輸）。 為此提供有16 MB 的存儲器，以支持大規模框架和可靠的通訊。 模板和主機之間的數據傳輸是以主站方式進行的。亦即：CP 1613訪問主機的物理RAM。 Windows 驅動程序負責主機系統和CP 1613 之間的數據傳輸。并自動檢測和轉換工業以太網的數據傳輸速率（自感應）。 IT 功能導致同PC 的Windows 軟件相結合。 診斷 所有MIB -2 對象都可使用SNMP 讀出。這可使能要檢索以太網接口的當前狀態。 組態 · S7 通訊和S5 兼容通訊使用STEP 7 或NCM PC 組態。 · NCMPC 組態工具包含在CP 1613 軟件包的供貨范圍內。 · NCM PC 是Advanced PC Configuration （先進的PC 組態）的一個部件。 注： CP 1613 A2，具有擴展功能的CP 1613 升級產品即將推出： · PCI 2.2/2.3 和PCI-X 兼容 · 32 位，用于在64 位PCI X 插槽中執行 · 33 MHz 或66 MHz · Universal Key 3.3 V 和5 V
