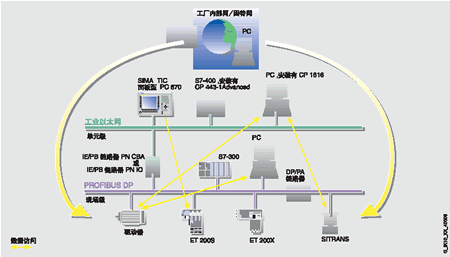

概述 工業以太網和PROFIBUS 之間的網絡轉換 連接工業以太網（10/100 Mbps，全/ 半雙工）和自適應系統，用于自動切換。 支持從9.6 kbit/s 至12 Mbit/s 的所有PROFIBUS 傳輸速率，包括PROFIBUS PA 用的45.45 kBit/s 傳輸速率。 PROFINET IE/PB Link PN CBA 支持PROFInet 通訊服務，用于PROFINET CBA 部件間的通訊，可代理PROFIBUS 現場設備。 PROFINET 為分布式自動化解決方案提供了一種工程模式，并為系統范圍內經由PROFIBUS 和具有IT 標準的工業以太網的集成通訊提供了一種模式。 通過S7 路由在網絡間實現的編程器/OP 通訊，即所有S7 站，都可從工業以太網或PROFIBUS 中的編程器進行遠程編程。 通過S7 OPC 服務器和S7 路由，可從S7 站進行交叉網絡數據訪問，以實現可視化，即從工業以太網中的PC，使用S7 OPC 服務器，可通過IE/PB Link PN CBA，訪問PROFIBUS 中的S7 站的所有數據，例如用于帶有OPC 客戶機接口的HMI 應用。 模板更換無需編程器，使用C-PLUG 卡用于組態數據的備份 優點 基于組件的自動化應用 通過簡單的分布式智能化處理，可以實現設備和機器的一致性模塊化設計 從工廠所有管理層級訪問過程數據 通過垂直集成工業以太網和因特網，可實現在世界范圍內訪問 PROFIBUS 站數據 從中央控制中心即可進行工廠優化 從中央控制中心即可裝載STEP 7 程序 模板更換無需編程器，使用C-PLUG 卡用于組態數據的備份 使用工業以太網和PROFIBUS 組態PROFINET 舉例 使用IE/PB 鏈接器PN CBA 作為代理，PROFIBUS 設備可無縫集成在PROFINET 中。 垂直集成應用 通過垂直集成工業以太網和因特網，可實現在世界范圍內訪問 PROFIBUS 節點數據 從中央控制中心即可進行工廠優化 從工廠所有管理層級訪問過程數據 從中央控制中心即可裝載STEP 7 程序 對于垂直集成工業以太網和PROFIBUS 之間的網絡轉換， IE/PB 鏈接器PN CBA 組態舉例 應用 作為一種獨立的部件，使用IE/PB Link PN CBA 可形成工業以太網和PROFIBUS 之間的無縫轉換。 PROFINET 為分布式自動化解決方案提供了一種工程模式，并為系統范圍內經由PROFIBUS 和具有IT 標準的工業以太網的集成通訊提供了一種模式。 使用PROFINET，還可建立PROFIBUS 設備之間以及與以太網設備之間的通訊關系。IE/PB Link PN CBA 不僅支持DP 從站之間的連接，而且還支持具有可裝載功能的PROFIBUS 設備之間的連接，并以程序的形式，例如ET 200S 與CPU 之間。 這就意味著可實現從管理級到現場級的垂直集成。 · 基于部件的自動化可以在PNO 的PROFINET 標準基礎上實現。 該標準支持： - 自動化工程中的組件技術 - 智能設備之間通訊的圖形化組態，取代繁鎖的編程 - 實時通訊 - 多供應商、工廠范圍內的工程與組態 - 使用基于部件的自動化，可以從所有帶有OPC 客戶機接口的 標準PC 應用程序（例如可視化系統），訪問PROFInet 組件變量。可以通過OPC 服務器，直接從所選PROFINET 組件從變量列表中選擇對象。 IE/PB Link PN CBA 還提供以下功能： · S7 路由 - 通過S7 路由在網絡間實現的編程器/ 操作員面板通訊，即所有S7 站，都可從工業以太網或PROFIBUS 中的編程器進行遠程編程。 - PROFIBUS 網絡中S7 站的可視化數據可由工業以太網中的 HMI 站訪問。 · 數據記錄路由（PROFIBUS- DP） - 通過IE/PB 鏈接器PN CBA，使用SIMATIC PDM（在PC 機上）能經由工業以太網對PROFIBUS 現場設備進行參數化和診斷。 設計 IE/PB Link PN CBA 具有SIMATIC 系統設計的所有優點： 設計緊湊； 堅固的塑料外殼，正面有： - RJ45 引出插座，用于連接到工業以太網。 - 一個9 針Sub-D 接口，用于與PROFIBUS 連接 - 一個2 針端子條，用來連接24V DC 外部電源。 通過自適應，實現傳輸速率的自動檢測。 無風扇運行 可很容易地安裝在一個S7-300 DIN 軌條上。 功能 IE/PB Link PN CBA 模板支持以下通訊服務： 符合PROFINET 標準的PROFINET 通訊服務 作為2 類DP 主站的網絡轉換/ 垂直集成 - S7 路由 - 數據記錄路由（PROFIBUS- DP） PROFINET IE/PB Link PN CBA 支持PROFINET 通訊服務，用于PROFINET CBA 部件間的通訊，可代理PROFIBUS 現場設備。 它可使PROFIBUS 設備之間以及與以太網設備之間進行通訊。 IE/PB Link PN CBA 不僅支持DP 從站之間的連接，而且還支持具有可裝載功能的PROFIBUS 設備之間的連接，并以程序的形式，例如ET 200 S 與其自己的CPU 之間。 作為2 類DP 主站的網絡轉換/ 垂直集成 IE/PB Link PN CBA 可作為附加2 類DP 主站在PROFIBUS 網段上，用于連接工業以太網，并提供以下功能： · S7 路由 - 通過S7 路由在網絡間實現的編程器通訊，即所有工業以太網或PROFIBUS 中的S7 站，都可從編程器進行遠程編程。 - PROFIBUS 網絡中S7 站的可視化數據可由工業以太網中的 HMI 站訪問。 · 數據記錄路由（PROFIBUS- DP） - 使用該選件，IE/PB Link PN CBA 可作為一個路由器，用于必須發送到現場設備（DP 從站）的數據組。使用SIMATIC PDM，可為現場設備的參數化和診斷生成這種數據組。 應用： 通過IE/PB Link PN CBA 和DP/PA 耦合器/ 鏈接器，使用 SIMATIC PDM（在PC 機上）能經由工業以太網對PROFIBUS PA 現場設備進行參數化和診斷。 診斷 通過STEP S7 或SNMP，可提供豐富的診斷選項，包括： · 工作狀態 · 一般診斷與統計功能 · 連接診斷 · LAN 控制器統計 · 報文緩沖區 · 通過SNMP V1 MIB-II，集成在網絡管理系統中 組態 需要使用STEP 7 對IE/PB Link PN CBA 的其它功能進行組態。（如果要獲得硬件版1 和固件版本V2.0 以上設備的全部功能范圍，則需要使用STEP 7 V5.3）。 對于IE/PB Link PN CBA 所需的參數，例如地址，都可使用STEP 7 賦值，并自動生成所有必要的路由信息。 對于PROFINET 的通訊組態，可以使用符合PROFInet 標準的獨立工程工具SIMATIC iMap?。該工具可作為選件包隨STEP 7 一起提供。（如果要獲得硬件版1 和固件版本V2.0 以上設備的全部功能范圍，則需要使用SIMATIC iMap V2.0）。 SIMATIC iMap 工程軟件可以在系統范圍內與其它工具全面協同，與制造商無關，通過簡單的圖形化組態，進行并取代智能設備之間通訊關系的復雜編程。 由于其相關的組態數據都備份在C- PLUG 中，IE/PB Link PN CBA 在故障時無需編程器即可進行更換。
