一．產品主要性能指標和功能特點

    HARSVERT-A系列高壓變頻調速系統采用單元模塊串聯多電平技術，屬高壓輸出電壓源型變頻器，以高可靠性、易操作、高性能為設計目標，滿足用戶對于風機、水泵類負載調速節能，改善生產工藝的迫切需要。本調速系統適配各種通用交流電機，采用新型IGBT功率器件，全數字化微機控制。系統采用了一體化設計的理念，主要由移相變壓器、功率模塊和控制器等組成。

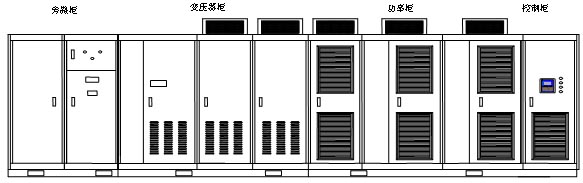

系統構成圖

    ● 變頻器為高－高結構，6kV直接輸出，不需輸出升壓變壓器，輸出為單元串聯移相式PWM方式；
    ● 系統一體化設計，包括輸入干式隔離變壓器，變頻器等所有部件及內部連線，用戶只須連接高壓輸入、高壓輸出、低壓控制電源和控制信號線即可。整套系統在出廠前進行整體測試；
    ● 在20～100%的負載變化情況內達到或超過0.95的功率因數，并且電流諧波少，無須功率因數補償/諧波抑制裝置；
    ● 無需濾波器變頻器就可輸出正弦輸出電流和電壓波形，對電機沒有特殊的要求，可以使用普通異步電機，電機不必降額使用。具有軟起動功能，沒有電機啟動沖擊引起的電網電壓下跌，可確保電機安全、長期運行；
    ● 變頻裝置輸出波形不會引起電機的諧振，轉矩脈動小于0.1%。可減少風機喘振現象。變頻器有共振點頻率跳躍功能；
    ● 變頻裝置對輸出電纜長度無任何要求，電機不會受到共模電壓和dv/dt的影響；
    ● 控制系統采用全數字微機控制，有很強的自診斷功能，能對所發生的故障類型及故障位置提供中文指示，能在就地顯示并遠方報警，便于運行人員和檢修人員能辨別和解決所出現的問題；
    ● 具有就地監控方式和遠方監控方式。支持Profibus、Modbus、TCP/IP等各種通訊協議；在就地監控方式下，通過變頻器上的觸摸屏顯示，可進行就地人工啟動、停止變頻器，可以調整轉速、頻率；就地控制窗口采用中文操作界面，功能設定、參數設定等均采用中文。賣方提供的變頻裝置支撐軟件為漢化的最新的正版軟件；
    ● 轉矩特性：0～50Hz恒轉矩特性，額定轉矩輸出，轉矩階躍響應＜200ms。50Hz以上恒功率特性，最大轉矩與轉速成反比下降；
    ● 針對國內電網波動情況進行優化設計，電網電壓可下降至65％，變頻器仍能繼續工作，而不跳機；
    ● 采用單元串聯多電平技術，輸出波形好，對電纜和電機沒有特殊要求，適配普通電機；
        ○ 掉電恢復再啟動功能：電網掉電，在設定時間內（系統默認：20秒）電網恢復正常，變頻器可自行啟動，系統自動識別并跟蹤電機轉速，實現無沖擊再啟動，恢復到原來的工作狀態；
        ○ 徹底的高低壓隔離設計理念，高壓主回路與控制器之間采用優質光纖連接，系統具有極高的安全性，同時具有很好的抗電磁干擾性能；
        ○ 系統在電源側采用多重化整流技術，電網側諧波污染小，功率因數高，符合GB 14549－93標準和IEEE std 519-1992電能質量標準對電壓、電流諧波失真度的要求；
        ○ 友好、快捷的系統界面：易控（eCon）操作面板配置或彩色液晶觸摸屏全中文WINDOWS操作界面；
        ○ 控制電源冗余設計：HARSVERT系列高壓變頻系統控制電源可接收AC220V或AC380V（三相四線制），且可以同時接受雙路交流220V電源，互為備用，采用雙電源自動轉換開關，實現無擾切換，確保控制電源的穩定，除此之外還可以接受DC220V，甚至DC110V做為后備電源，實現交直流兩路電源的互為備用；
        ○ 加、減速自適應功能；
        ○ 完整的故障監測電路、精確的故障報警保護，完全可滿足變頻器及整個系統的運行需要。其基本保護功能有：過電壓保護、過電流保護、欠電壓保護、缺相保護、過載保護、過熱保護、接地保護、短路保護等等；
        ○ 變頻器故障分級保護，可帶故障運行，實現最大程度的不間斷運行；
    ● 可接受和輸出0～10V/4～20mA工業標準信號；
    ● 可根據用戶需要內置PID調節器；
    ● 優異的性能/價格比；
    ● 旋轉起動功能，可以啟動正在旋轉的電機。

二．使用場合

火力發電：引風機、送風機、吸塵風機、壓縮機、排污泵、鍋爐給水泵、灰漿泵等；
冶金行業：引風機、吸塵風機、通風風機、泥漿泵、除垢泵等；
石油化工：主管道泵、注水泵、鍋爐給水泵、循環水泵、潛油泵、鹵水泵、引風機、氣體壓縮機、混合器、擠壓器等；
水泥制造：窯爐引風機、生料研磨引風機、壓力送風機、主吸塵風機、冷卻器吸塵風機、冷卻器排風機、預熱塔風機、分選器風機、窯爐供氣風機、高溫風機、尾排風機等；
供水、污水處理：污水泵、清水泵、凈化泵、生物粗處理塔泵等；
市政供水：水泵等；
采礦行業：礦井的排水泵和排風扇、介質泵等；
造紙：打漿機等；
制藥：清洗泵等；
其他：傳動機械裝置、風力渦輪機、風洞試驗等。

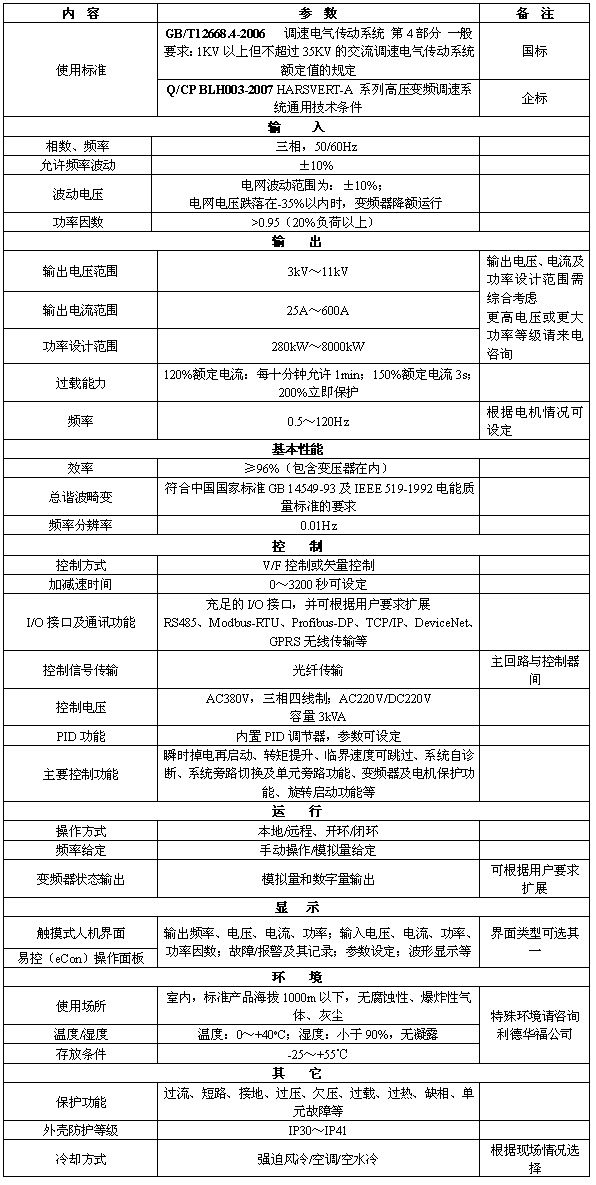

HARSVERT系列技術參數表
