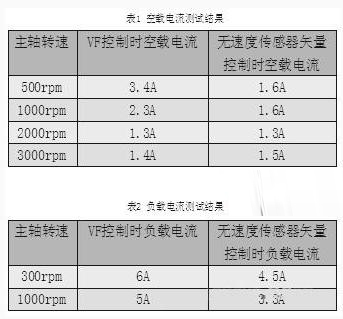

M系列變頻器能滿足數控機床對主傳動系統無級變速的需求，其主要特點是：體積小，屬于“迷你”型產品，占用控制柜空間較小；控制方式為正弦波SPWM（提供速度反饋矢量控制），控制性能較VF控制方式有很大改善，特別是在低速轉矩上滿足機床主軸的需求，5HZ時起動轉矩能夠達到150%以上；載波頻率范圍0-15kHz，噪音小；提供標準的0-10V模擬量接口（輸入阻抗47Kohm，輸出阻抗250Kohm），能夠與大多數數控系統接口兼容，通用性強；過負載能力強，150%以上額定輸出電流超過一分鐘；提供多功能的輸出端子信號，例如零速信號，運轉中信號，速度到達信號，故障指示，滿足系統對于主軸速度狀態的監控；自動轉矩補償，滿足機床主軸在低速情況下的加工需求；提供三組異常紀錄，供維修人員從側面了解機床主軸實際的運行狀況；電機參數自動整定功能，在線識別電機參數，保證系統的穩定性和精確性。 控制系統參數調試 在參數調整過程中，應當注意：P00參數，選擇主頻率輸入，設置為模擬信號0-10V輸入（1）；P01參數，運轉信號，設置為外部端子信號控制（2）；P03，最高操作頻率選擇，對應于模擬信號10V輸入時變頻器的輸出頻率，由于在0-3500rpm范圍內調速，考慮機械減速比，該此參數可設置為184HZ；P04和P05按照電機銘牌設置，P04=50Hz，P05=380V；P10和P11為加速時間和減速時間，根據客戶的要求，P10=5S，P11=5S；P105為控制方式的選擇，選擇矢量控制，P105=1。 特別需要注意的是，由于矢量控制需要提供電機參數（阻抗），變頻器提供電機參數自整定功能P103，選擇P103=2，通過面板運行鍵，變頻器會自動運行。自動運行過程中，除了計算出電機參數以外，還能夠檢測出空載電流，這幾個參數可使矢量控制表現出較高的性能，其這個過程會持續十幾秒鐘時間。 從表1和表2可以看出在恒轉矩輸出的頻率段（0-50Hz），矢量控制的空載電流幾乎只有VF控制的一半，負載時電流也比VF小一些；而且負載切削時，VF控制在初期有很明顯的速度下降，而且空載速度和負載速度有比較大的差值。而相對于矢量控制，主軸轉速初期雖然也會有下降，但是下降值較小，并且速度會很快回升，最終空載速度和負載速度相差不是很明顯。經過上面的調試，與VF控制比較，性能有了很大的改善，無論從空載電流，低速力矩，還是速度的變化，效果都是非常明顯的，完全能夠滿足數控機床的需求。投入運行后，使用效果令人滿意，說明臺達M系列變頻器在車床主軸控制系統中的應用是成功的。 未經授權不得轉載、摘編。已經本網授權使用的，應注明“來源： 中國傳動網”。違反上述聲明者，本網將追究其相關法律責任。
