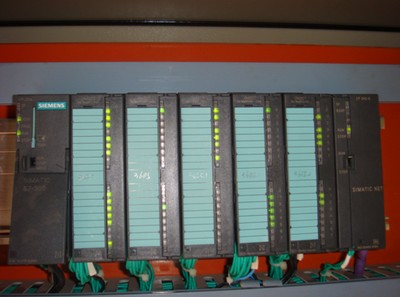

編者按: 北京奧林匹克公園水面是世界上迄今為止規模最大的以再生水作為唯一補充水源的人工水景。西門子科技保證北京“再生”景觀水。 北京市清河污水處理廠位于北京奧林匹克公園內,日污水處理能力40萬噸,生活污水進廠后經過曝氣沉砂池、生化反應池、沉淀池等多道工序二十多個小時的處理,出廠時可達到國家排放水一級B的標準。再經過過濾、活性碳吸附及臭氧氧化,污水才最終完成自己的“再生”過程,直接進入到奧林匹克公園內的奧運湖以及其他景觀綠化地。 西門子的產品應用于清河污水處理廠的精細過濾的自控系統中,精細過濾一共有八個PLC柜,每面柜子的配置大致相同,分別有 1塊CPU模塊:西門子S-300 CPU314 3塊輸入模塊:SM321 DI16*DC24V 2塊輸出模塊:SM322 DO16*DC24V/0.5A 1塊通訊模塊:CP 342-5 SIMATIC NET 1塊觸摸屏:TP177BDP-6MSTN 1P6AV6I-0BC01-1AXD 每面PLC柜與臨近的PLC柜通過SIMATIC NET連接到一起,八個PLC柜互聯之后,通過PROFIBUS連接到加藥間、總PLC柜內,總PLC柜再與清河廠PLC柜進行通信。

北京奧林匹克公園水面是世界上迄今為止規模最大的以再生水作為唯一補充水源的人工水景。其操作體現了綠色奧運水環境治理目標的實現方式,使人們深深感受綠色奧運、科技奧運、人文奧運三者的和諧統一。
