RS232/422/485集線器在大型考勤門禁系統中，解決布線問題下圖是一個大型考勤門禁系統它采用老式RS-485總線結構布線圖：

采用這種老式布線結構存在以下幾種缺陷

1）RS-485總線受差分信號傳輸特點的限制總線長度一般再1200米左右，采用這種老式布線結構，可布線覆蓋面積十分有限（一般為幾百平方米）。有時為了拓寬傳輸距離不得不采用中繼器。同時亦加大了布線過程中出現問題的可能性。

2）一般大型考勤門禁系統都裝有為數眾多的門禁控制器，采用這種老式布線結構，所有門禁控制器共享同一根RS-485總線。當任一控制器RS-485端口短路，都會影響整個門禁系統的正常工作。在眾多的門禁控制器中查找故障所在，不僅加大了工作量，也增加了維護成本。

3）由于RS-485總線布線比較復雜，再考勤門禁系統中絕大部分工程費用和時間都浪費在布線環節。而RS-485總線布線的長短和設備的掛接數目有很大關系。特別在大型系統中顯得尤為突出。采用這種老式布線結構無疑加大了布線的難度。

4）由于地理環境的原因，再相距一定距離的設備之間總是存在地電位不平衡點問題。有時即使距離很近問題依然存在。這種環境造成的因素，再老式布線結構中很難綜合解決。甚至造成整個系統無法啟動。雖然通過處理地電位可暫時解決部分問題，但時隔不久同樣問題又會再次出現。

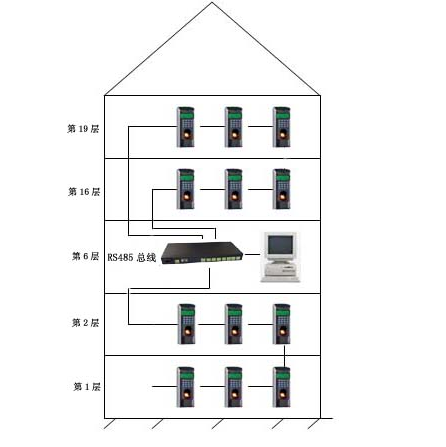

下圖是采用    業之科公司（YZ3504G/YZ3508G）RS232/422/485集線器產(chÇŽn)品設計的布線方案采用此方案可以解決上述問題。優點(diÇŽn)如下：

1）采用星型結構連接RS-485總線，再有效利用接口的情況下布線覆蓋面積大大提高（一般為幾平方千米）。

2）有四個/八個下位機端口，且每個端口都具有短路保護功能，并能工作在關斷模式。對大型考勤門禁系統，通過分?jǐn)傞T(mén)禁控制器到四個端口不僅可以減少單個RS-485總線的負荷，同時有效的提高了整個系統的可靠性。當任一控制器RS-485端口短路，只會影響其所在RS-485總線系統，不會影響其他接口連接的RS-485想太多正常工作。

3）很好的利用串口集線器可以使得RS-485系統布線過程變得簡單和快捷，從而有效的減少了工程隊費用和時間。

4）由于集線器個端口間存在3000V隔離。對于由環境問題帶來的布線問題，只需把問題顯著的區域用單獨端口進行連接集中處理，將會有效地解決地電位帶來的布線問題。
