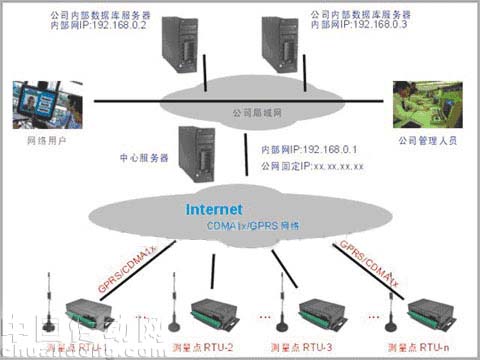

一、項目背景 原有大用戶供水管網隸屬于自來水廠，該網擁有多個監測點，目前都已經安裝了流量計量?jī)x表、壓力表。現擬采用無線方式將現場流量數據及其他安全生產必要的數據采集并傳輸?shù)竭h(yuǎn)程監控中心，同時利用手機短信息的方式實現隨時隨地的信息查詢和報警功能。 二、系統概述 系統采用威控科技RTU-2600智能無線遠程測控終端作為監控系統硬件核心，采用基于MICROSOFT SQL Server 2005數據庫和VB.Net, ASP.Net開發的基于web enable的信息系統，從而實現水計量的信息化和web發布的功能。系統實現了遠程流量計量，實時監控監測點的瞬時流量、溫度、壓力和累計流量，根據遠程返回的數據工作人員不到現場也可以監測大用戶用水的情況，并對出現的不正常情況（流量及溫度不穩定，漏水、偷水等）及時做出相應的處理。系統設計如下： 根據項目需求情況整個系統被分成三大部分，一部分是現場數據采集裝置，實時將現場流量、壓力（如有其他工作參量需要采集需另配相應傳感裝置）等數據采集到智能監控終端內，同時根據現場情況實現采集點現場的自動報警，防止事故的發生；第二部分是上位機監測中心，它實現對數據的接收、存儲、顯示以及曲線顯示、報表打印輸出等信息管理工作和進行特殊情況的監控中心預警，其web發布功能使得用戶可以方便的通過IE訪問實時和歷史數據；最后一部分是將檢測的流量等數據以手機短信息的方式直接發送到管理人員的移動電話上，使管理人員隨時隨地都能夠了解到現場的情況。 現場流量數據的實時采集，通過GPRS/CDMA方式發送到監控中心。現場流量計量?jī)x表和壓力表可以通過RS-485接口，也可以通過模擬量接口和威控科技智能無線測控終端RTU-2600相連接。數據采集到RTU-2600中后，經過數據打包，再利用無線通訊的方式（GPRS/CDMA）發送到遠端的監控中心服務器上，監控中心服務器裝有服務器端軟件，對接收的數據進行存儲、分析、顯示。出于對信息安全、科學管理的需要，給有數據訪問需求的部門或人員配置訪問數據的不同用戶名和權限，用戶通過IE實時查看并配置監測到的現場數據。另一方面，現場檢測的數據通過RTU-2600內部的程序設定可以直接發送到相關管理人員的移動電話上，通過這種主動的方式實現隨時隨地匯報現場信息。 三、系統結構圖： 四、大用戶供水管網監控系統的組成與結構 1．現場數據采集傳輸硬件 （1）RTU-2600無線遠程測控終端 RTU-2600可編程遠程測控終端將采集、控制、通訊三種功能合為一體，實現對數據的采集和傳輸，它是整個系統的前端核心。利用自身所具有的開關量和模擬量數據采集接口采集數據，并通過自身所配備的GPRS/CDMA無線通訊模塊將數據發送至遠端監控中心。由于此智能終端提供了方便的二次開發C語言平臺，可以開發各種復雜的算法并且可與組態軟件的無縫連接。我們通過智能終端內部的編程可以將傳感器或智能儀表傳輸上來的數據進行一些處理再發送至遠端管理中心，并且實現間歇性數據傳輸，降低數據傳輸?shù)牧髁抠Y費。 智能儀表可以通過RS-485接口或者模擬量接口直接和RTU-2600進行通訊。 （2）現場數據顯示、操作終端——-HMI-3800 3.8寸藍底黃字醒目液晶屏幕顯示，面板上12個操作按鍵。其作用為方便水廠管理人員或者大用戶工作人員在現場對設備進行一些參數的設置和調整。包括數據傳輸間隔、查詢當前和累計的流量以及壓力等等。 （3）現場蜂鳴告警裝置 如現場出現特殊情況，RTU-2600通過開關量接口控制蜂鳴器的起停，在現場閃爍指示燈并發出聲音提示管理人員注意。 （4）密封電器箱 （5）電源 負責給現場監控系統供電。 五、大用戶供水管網監控系統的功能 監控系統按照功能可分為二部分：監控中心（MCC）、本地站（LCM）。監控中心（MCC）相對于管理站，本地站（LCM）相對于計量站。監控中心（MCC）與本地站（LCM）之間采用GPRS/CDMA無線組網方式進行數據傳輸。 1、監控中心（MCC）的主要功能： 系統登陸 提供登陸界面，用戶以不同身份登陸，訪問權限內的界面和數據。 系統登陸 操作員管理 管理員可以添加、刪除、瀏覽所有用戶。 操作員管理 檔案管理 管理現場的區域檔案、終端檔案、計量點檔案以及設置抄表計劃。 配置檔案 全網監視 在線監視全網運行工況和具體參數，數據與現場保持同步，并用數字、趨勢圖、表格、棒圖等方式顯示數據。 GIS界面 數據查詢 直方圖 報警 對各類故障、事故、參數超限提供報警。 數據存儲 對實時數據、報警信息進行存儲，數據每隔5分鐘存入歷史數據庫，可隨時調用、檢索、查詢、打印以供分析參考。 報表打印 可打印班、日、月、年生產報表、運行趨勢圖。 報表處理 2、本地站（LCM）的主要功能 LCM是自主的、功能完善的智能單元，是由RTU-2600智能遠程測控終端和現場顯示設備、數據采集傳感器及儀表組成，這些單元安裝在不同類型的計量站內。 LCM的功能如下： 現場數據采集、數據處理、數據顯示、流量累計計算。可對溫度、壓力、流量、熱負荷變化等參數實現就地監視控制。 獨立完成本地調節，閉環監控。 獨立完成開環控制，聯鎖控制。 配備必要的軟硬件及人機接口，可現場設定、修改參數,可以最大限度地提計量站的自控水平。 設置各種報警參數、報警處理及報警確認。 數據上傳監控中心計算機并接受監控中心計算機指令，完成控制任務。 通過GSM短信息的方式向管理人員主動匯報現場實時流量，達到真正的無人職守作業。
