Korenix科洛理思（北爾電子集團） 昌九城際微機聯鎖系統 成功方案

時間：2012-05-02

來源：科洛理思科技(深圳)有限公司

導語：繼京津城際鐵路交通建設后的全國第二條城際鐵路，起點位于九江廬山站，出廬山站后沿京九鐵路東側而行，終點為南昌北站，并與現有的京九鐵路相連

　　案例名稱

      昌九城際微機聯鎖系統成功方案

　　選用產品/型號

      JetNet4508f8口網管型工業以太網光纖交換機

      專案描述

      繼京津城際鐵路交通建設后的全國第二條城際鐵路，起點位于九江廬山站，出廬山站后沿京九鐵路東側而行，終點為南昌北站，并與現有的京九鐵路相連，引入南昌站。昌九城際微機聯鎖系統項目包括2個控制中心和7個車站的區域聯鎖，每個車站中聯鎖設備全部采用雙機熱備，利用korenix環網冗余結構，實現中心站操作系統與聯鎖子系統、電務維護子系統通訊。

      選用科洛理思的原因：

      Multiple Super Ring環網自愈時間<5ms

      支持IEEE 802.1Q VLAN 有效劃分各工作組

      3.2Gbps交換矩陣，具備出色的數據交換性能

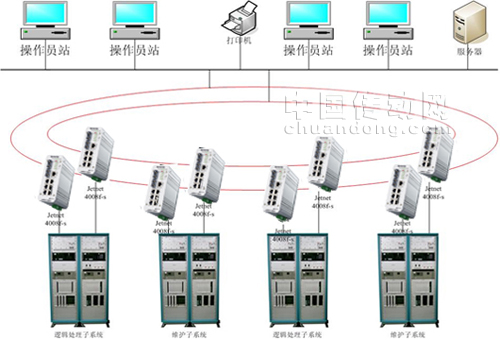

      架構圖



      選用原因
JetNet 4508f 8口網管型工業以太網光纖交換機
  • 6個10/100TX電口和2個100Base-FX光口
  • 傳輸距離多模2KM，單模30KM
  • 32G bps無阻塞交換機矩陣，8K MAC地址列表
  • 支持Multiple Super Ring (自愈時間<5ms), Rapid Dual Homing, Multiple Ring和MSTP / RSTP多種冗余協議
  • 支持IEEE 1588精確時鐘同步協議用于時鐘同步
  • 支持VLAN, Private VLAN, QinQ, GVRP, QoS, IGMP Snooping V1/V2/V3, 速率控制, 端口聚合, LACP, 在線多端口鏡像
  • 支持IEEE 802.1AB LLDP鏈路層發現協議和JetView Pro i2NMS網管軟件，可自動繪制拓撲，實現設備批量管理
  • 支持SNMP, Web, Telnet In-Band, Serial Out-Band多種管理模式
  • 內建硬件看門狗(WDT)，用于系統自動恢復重啟
  • 支持開放標準化Modbus TCP/IP 協議
  • 支持DC10~60V冗余電源輸入
  • 軟件啟動報警輸出
  • 鋁合金外殼滿足IP31工業防護等級
  • 工作溫度: -10~70°C 和 -40~75°C (JetNet 4508f-w寬溫版)

    •
