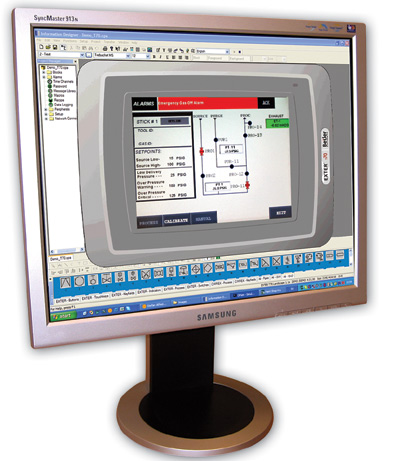

控制系統升級要求的目標是十分清楚的。那就是使過程流程圖更加便于閱讀、提高安全性并且改善終端用戶可以組態的輸入和報警點。當一家名列全球財富500強的公司要求獲得幫助來改善其半導體生產過程的時候，系統集成商Magnum工程和控制公司被選中接受測試。“我們的客戶銷售用于晶圓制造和芯片生產過程的設備，”Magnum工程和控制公司的董事長Rick Hannasch說道。“在這個過程當中的每一步都需要以非常精確的次數、間隔和濃度注入特殊的氣體或者液體。我們公司在項目當中承擔的任務就是根據要求為設備建造控制箱，使得操作人員能夠監視過程的狀況并且根據需要改變特定的參數。” [align=center] 圖：研發者可以使用組態軟件來測試他們的應用。[/align] 用戶的要求 　　 用戶的要求可以簡單直接的列表如下： 　　■在過程流程圖當中提供更高的分辨率和更加詳細的內容； 　　■增加安全保護等級的數量，從5級增加到10級；并且 　　■為用戶可以組態的輸入和報警點增加功能。 　　 但是增加這些功能會使目前的人/機接口（HMI）系統負擔過重。人/機接口功能被分割成目前的HMI系統（硬件和軟件）和控制著過程的PLC兩個部分。目前的HMI僅僅能夠提供關于過程參數的顯示畫面。操作人員必須通過PLC來進行控制輸入操作，安全保護和組態應用都在PLC上運行。 　　 “如果在現有的PLC里邊增加這些新的功能，你將會弄出一個根本沒有辦法管理的PLC程序，”Magnum工程和控制公司的項目經理Travis Manning解釋說。 　　 換掉現有HMI硬件和軟件的目的是為操作人員提供要求的分辨率和詳細信息，同時通過將安全保護功能和組態功能從PLC轉移到HMI里邊來顯著降低PLC程序的復雜性。 　　 在作出最終選擇之前，Magnum工程和控制公司的工程師研究了好幾種HMI產品。其中一種HMI產品的價格太昂貴。另一種是目前系統所用HMI產品的一種直接換代產品，這種HMI產品被認為需要太多的用戶編程工作才能夠正常使用。最后，他們選擇了一種Beijer Electronics公司提供的HMI硬件和軟件集成包。 　　 非常用戶友好的組態過程 　　 雖然進入美國市場的時間不長，但是這家瑞典的控制部件制造商Beijer Electronics公司聲稱自己是全球HMI技術方面的領導者。 ‘新增加的功能將會產生一個無法管理的PLC程序。’ “在對Beijer Electronics公司的HMI產品進行測試以后，我們對其非常用戶友好的、符合直覺的軟件留下了深刻的印象，這個軟件被稱為信息設計者。它擁有非常多的、已經制作完成的目標和功能模塊可供選擇，這樣使得創建新的應用時用戶只需要在屏幕上點擊、放置就可以了。”Manning繼續說道。 　　 Manning還非常欣賞其使用與操作人員將要使用的操作畫面一摸一樣的組態畫面進行應用組態的能力。“這使得開發者能夠看到應用在實際情況下是怎樣工作的，”他說道。“另一個可以節約時間的特點是‘離線模擬器，’這個功能使得無需連接HMI就可以立即對應用進行測試成為可能。” 　　 決定性的因素：技術支持 　　 “我們有兩種產品作為可能的解決方案，一種已經被我們的用戶所接受，另一種的知名度較差，但是擁有令人印象深刻的功能性和軟件，”Hannasch說道。“兩種產品都是非常優秀的操作員終端，具有突出的特點和優點。兩種產品都可以被推薦給終端用戶。我們作出最終決定的基礎是技術支持的水平，我們把它作為這種等級的項目獲得成功的關鍵因素。” 　　 在進行評估的整個過程當中，Beijer Electronics公司的工程師和編程人員在轉換當中起到了非常積極的作用并且保障了技術支持，主導了軟件的開發過程。“這確保了從以前的終端到新系統的轉換過程順利進行。”Hannasch補充道。 　　 下一步 　　 當這個轉換完成了以后，所有用戶要求的增強性能的目標（詳細的信息顯示和過程流程圖的高分辨率顯示、先進的安全保護分級功能和對可組態輸入點/報警點的功能提升）都實現了。作為額外好處，通過把更多功能包含在HMI里邊，PLC里邊的附加代碼也得以清除。 　　 這種新的HMI將會使以后的升級工作也變得更加簡單和容易。“下一個可能進行的改造是把來自于PLC的ASCII文本也包含到HMI信息里邊來。”項目經理Manning說道，他還補充說他知道有一個團隊正在進行這類工作。
