用于DDR電源及終端的高效率、雙通道、±3A同步降壓型穩壓器符合DDR/DDR2/DDR3標準

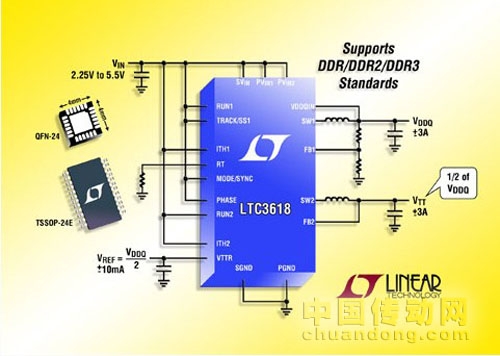

　　凌力爾特公司(LinearTechnologyCorporation)推出一款高效率、雙通道、單片式、同步降壓型開關穩壓器LTC3618，該器件能夠?yàn)镈DR/DDR2/DDR3及未來需要供應和吸收電流的標準存儲器應用產生電源電壓和總線終端電壓。第一個降壓型穩壓器的輸出提供了一個高準確度的VDDQ電源，該電源能輸送±3A輸出。一個內部電阻分壓器負責將VTTDDR終端電源和VTTR基準電壓設定為等于施加至VDDQIN輸入端之電壓的一半，并在VTT和VTTR上分別提供了±3A(供應/吸收)和±10mA的輸出電流能力。VTT輸出可在低至0.5V的電壓條件下運作，以支持所有DDR標準。

　　LTC3618在2.25V至5.5V的輸入電壓范圍內工作，且允許高達4MHz的開關頻率，從而允許使用非常小的外部組件。這就可構成一個小型和占板面積緊湊的解決方案，而這特別適合要求±3A或更低電流的DDR應用。內部頂端和低端同步電源開關分別具有僅為75mΩ和55mΩ的RDS(ON)。這使LTC3618能實現高達94%的效率，從而無需外部箝位二極管，同時最大限度地減少了外部組件數量和電路板空間，而所產生的熱量可遠遠低于線性穩壓器解決方案。

　　LTC3618采用一種電流模式、恒定頻率架構。開關頻率可用單個外部電阻器設定在400kHz至4MHz的范圍內。這種高頻能力使得可以采用電容值更小的電容器，同時保持低的輸出電壓紋波。在兩個通道之間可以選擇0°、90°或180°的相移，以最大限度地減小輸入電容及電流紋波。就噪聲敏感開關應用而言，可以使LTC3618同步至一個高達4MHz的外部時鐘。強制連續模式工作可幫助降低噪聲和RF干擾。可選的外部補償允許在寬的負載和輸出電容器范圍內優化瞬態響應。該器件采用了一個輸入過壓閉鎖電路，以保護輸入電源免遭反向升壓的損壞。

　　為了實現最佳的熱性能，LTC3618采用耐熱增強型24引腳4mmx4mmQFN和TSSOP封裝，在-40°C至125°C的結溫范圍內可確保工作。該器件千片批購價為每片4.10美元。如需更多信息，請登錄www.linear.com.cn/product/LTC3618。

　　性能概要：LTC3618

　　·高效率同步操作：高達94％

　　·具±3A輸出電流能力的雙輸出

　　·2.25V至5.5V的輸入電壓范圍

　　·±1%輸出電壓準確度

　　·低至0.5V的VTT輸出電壓范圍

　　·VTTR=VDDQIN•0.5，VFB=VTTR

　　·停機電流：<1μA

　　·可調開關頻率：高達4MHz

　　·內部或外部補償

　　·通道之間可選的0°、90°或180°相移

　　·軟啟動

　　·電源良好狀態輸出

　　·扁平24引腳4mmx4mmQFN和TSSOP封裝
