帕羅肯 PR-512熱電偶信號隔離器（一入兩出，智能型）
企業信息
PR-512熱電偶信號隔離器24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PR-512熱電偶信號隔 離器將K、B、S、R等熱電偶溫度信號，隔離、轉換為兩路相同或不同的直流電流、電 壓信號,實現不同設備同時采集控制。
|
輸入規格： |
||
|
代碼 |
輸 入信號 |
訂貨請注明 (K.S.B等) |
|
1 |
0-400℃ |
|
|
2 |
0-600℃ |
|
|
3 |
0-800℃ |
|
|
4 |
0-1000℃ |
|
|
5 |
0-1200℃ |
|
|
6 |
0-1400℃ |
|
|
7 |
0-1600℃ |
|
|
8 |
用 戶特定參數 |
|
|
輸出規格： |
||||
|
代碼 |
輸出 信號1 |
代碼 |
輸出 信號2 |
輸 出阻抗 |
|
A |
0-5V |
A |
0-5V |
≥10K |
|
B |
1-5V |
B |
1-5V |
|
|
C |
0-20mA |
C |
0-20mA |
≤500Ω |
|
D |
4-20mA |
D |
4-20mA |
|
|
H |
用 戶特定參數 |
|||
|
電源規格 |
||
|
電源類型 |
24VDC |
220VAC |
|
代 碼 |
D |
A |
●當電源為直流24VDC時，代碼選擇 為D
●當電源為交流220VAC時，代碼選擇 為A
技術指標：
輸出阻抗：0-500Ω
響應時間：<0.05s（0~90%）（TYP）
波 紋： <10mVrms
傳輸誤差：0.1%的終值
溫度系數：50ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%或110-265VAC
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約120克
產品特點：
●DIN導軌安裝
●端子可帶電插拔
●數字電路，精度更高
●輸入／輸出／電源／通道間全隔離
●帶冷端補償，斷線告警，非線性處理
PR-512方框圖

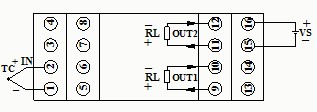

PR-512接線圖
PR-512外形尺寸圖

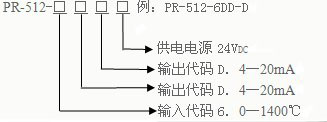

PR-512選型舉例
