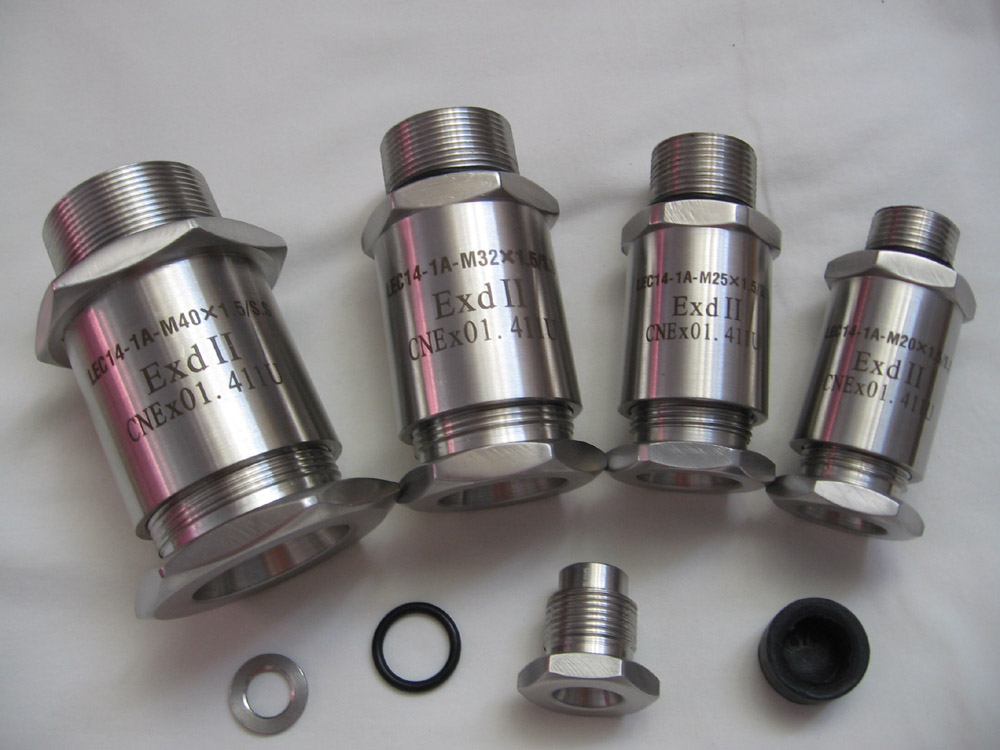

一．用途 LEC14-1系列隔爆型電纜引入裝置（亦稱進線裝置、防爆電纜夾緊密封接頭、防爆電纜接頭、防爆連接器，以下簡稱引入裝置），主要用于石油、化工、電力、冶金、輕工、煤炭、建材、消防、自動化控制等行業爆炸性氣體環境的各類接線箱、儀表、電氣設備及動力設備的電纜引入 、引出。 引入裝置用于外部電源和控制電路對防爆電氣設備輸入輸出的連接處，屬于防爆電氣設備外殼的一個部件。引入裝置是將電線及電纜在接線箱、儀表、電氣設備的引入 、引出處進行防爆密封，從而使接線箱、儀表、電氣設備及動力設備等內部與外部隔離，達到安全防爆之目的。 二．防爆技術性能 引入裝置直接與周圍爆炸性氣體混合物接觸，因此，本產品結構必須安全可靠。我們生產的引入裝置，經國家防爆電氣產品質量監督檢驗中心按國家標準 GB3836.1-2000《防爆性氣體環境用電氣設備 第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》規范的要求，經嚴格測試，檢驗合格，其防爆標志為Exd II/DIP A20，IP66，防爆合格證號為：CNEx07.0096U .并且，該產品已取得歐州ATEX防爆認證，認證編號為：Nemko07ATEX1036. 三．使用范圍 根據國家防爆電氣產品質量監督檢驗中心按上述國家標準嚴格測試，本引入裝置可以與不同防爆類別的儀表及電氣產品經成隔爆型電氣設備。適用于現場環境條件為：II類（IIA、IIB、IIC）級別的爆炸性氣體、蒸汽與空氣組成的爆炸性氣體混合物1區、2區危險場所。 對于非危險場所，除仍可使用上述防爆產品外，本公司還可根據用戶的要求提供各類非防爆性引入裝置。 四．型號及防爆標志 1.引入裝置的型號含義 LEC———－14—―― 1 口 ———— 口 / 口 口 其中：LEC表示：公司名稱；14表示：產品棄列號；1表示系列產品順序號：隔爆型電纜引入裝置；口中字母表示類別：以A、B、C、D表示；－口數字表示：與接線箱或儀表或電氣設備的邊接尺寸；/口中字母表示：材質代號；最后的口中字母W表示：為戶外型，無則為戶內型。 選型舉例：LEC-1A-NPT1” /S.S F2 表示A類隔爆型電纜引入裝置、連接尺寸為NPT1”、接頭材質為不銹鋼。 表1 材質代號對照表 S.S AL Cu 不銹鋼 鋁合金 銅 2．引入裝置的防爆標志為Exd II .其中：Ex表示引入裝置的級別為II類；d表示引入裝置為隔爆型；II表示引入裝置的防爆級別為II類。 五．使用環境條件 a.環境空氣溫度為：－40～＋50度C； b.相對濕度小于等于95％； c.無劇烈沖擊拉拔； d.爆炸性氣體混合物危險場所：1區、2區； e.爆炸性氣體混合物：II A、II B、II C； f.戶內、戶外（IP55）； g.污染等級：3級。 六．結構簡介 1．LEC4-1型隔爆型電纜引入裝置由引入裝置接頭體1）密封圈 2）壓緊螺母 3）墊片 4）背帽5構成，接頭體材質為不銹鋼、鋁合金、銅，根據用戶及設計要求，隨意選擇。引入裝置接頭體結構及外形尺寸見產品樣本。 2．引入裝置是為接線箱、儀表及電氣設備等配套使用的，其連接規格及尺寸，在保證電氣防爆性能指標外，可以根據需要由用戶設計指定，除有特殊需要外一般提供：NPT、M、G、R等各類螺紋連接形式，螺紋規格見表2。 3．密封圈材質為XH-21,其結構及尺寸見圖2及表3 表2 與接線箱、儀表或電氣設備連接部分的螺紋規格 序號 NPT M G R 1 NPT3/8” M16×1.5 G3/8” R3/8” 2 NPT1/2” M22×1.5 G1/2” R1/2” 3 NPT3/4” M27×1.5 G3/4” R3/4” 4 NPT1” M33×1.5 G1” R1” 5 NPT1 1/2” M39×2 G1 1/2” R1 1/2” 6 NPT2” M48×2 G2” R2” 表3 密封圈尺寸見產品樣本 引入裝置通經對應表 引入裝置通徑對應見表 通 徑 相當?shù)墓苈菁y 俗 稱 允許電纜最大外徑 DN15 1/2 4分 10 DN20 3/4 6分 14 DN25 1 1寸 17 DN32 1‘/4 1.2寸 23 DN40 1‘/2 1.5寸 30 DN50 2 2寸 33 DN70 2‘/2 2.5寸 46 DN80 3 3寸 56 八．使用與維護 1.安裝前檢測產品的型號、規格和防爆標志、防爆合格證號、產品合格證及有無缺損。 2.按所用的電纜外經選用相應的墊片與密封圈。 3.注意保護螺紋隔爆面。 4.及時更換已老化、損壞的密封圈。 5.組裝時注意隔爆螺紋結合面的小嚙合扣數和最小軸向嚙合長度和符合GH3836.2公差、配合精度的要求。 6.按密封圈端部標明的允許最小電纜外經，選用適宜外經的電纜，允許最小電纜外經計算： d1=d2-1mm ， d1表示最小電纜外經； d2 表示密封圈同心園內經（表3、D1、D2、D3） 7.在選用本產品時應符合GB3836.15-2000《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣設備（煤礦除外）》 圖1的要求。 8.若用于增安型防爆外殼可以不考濾螺紋防爆結合面結構，但與外殼結合面宜有密封墊或○型密封圈。 9.使用時引入裝置應穿入電纜或配置堵件，以防內外穿通。
